門型曲軸沖床(SAG系列)│ SEYI 協易機械

型號				SAG2-300		SAG2-400		SAG2-500
型式				S	H	S	H	S	H
能力			kN	3000		4000		5000
行程			mm	300	200	400	250	450	250
行程數			SPM	15~30	25~50	15~26	25~50	12~22	25~50
衝力發生位置			mm	13	6.5	13	6.5	13	6.5
閉合工作高度			mm	600		700		700
衝頭調整量			mm	200		250		250
衝頭底面面積(LR×FB)		1	mm	2200×1200		2500×1400		2500×1450
		2		2500×1200		2800×1400		2800×1450
		3		2800×1200		3100×1400		3100×1450
		4		3100×1200		3400×1400		3400×1450
		5		3400×1200		3700×1400		3700×1450
平板面積(LR×FB)		1	mm	2200×1370		2500×1400		2500×1450
		2		2500×1370		2800×1400		2800×1450
		3		2800×1370		3100×1400		3100×1450
		4		3100×1370		3400×1400		3400×1450
		5		3400×1370		3700×1400		3700×1450
平板厚度			mm	180		180		180
側壁開口	固定式平板	FB × UD	mm	1000×500		1100×600		1200×600
	前後移動平板			1000×500		1100×600		1200×600
	左右移動平板			1670×700		1700×800		1750×800
最大上模重量*			Ton	3		4		4.5
空氣源壓力			MPa	0.55		0.55		0.55
作業面高度	固定式平板		mm	850		850		850
	移動式平板			660		660		660
主馬達	無模墊		kW×P	37×4		45×4		55×4
	模墊
模墊	型式**			風箱式		氣缸式		氣缸式
	能力		kN	550	—	600	—	800	—
	行程		mm	150	—	200	—	220	—
	調整量		mm	—	—	200	—	220	—
模墊面積(LR×FB)		1	mm	1700×900	—	2000×900	—	2000×950	—
		2		2000×900	—	2300×900	—	2300×950	—
		3		2300×900	—	2600×900	—	2600×950	—
		4		2600×900	—	2900×900	—	2900×950	—

型號				SAG2-600		SAG2-800
型式				S	H	S	H
能力			kN	6000		8000
行程			mm	450	250	450	300
行程數			SPM	12~22	25~50	10~20	20~40
衝力發生位置			mm	13	6.5	13	6.5
閉合工作高度			mm	700		800
衝頭調整量			mm	250		300
衝頭底面面積(LR×FB)		1	mm	2500×1550		2800×1550
		2		2800×1550		3100×1550
		3		3100×1550		3400×1550
		4		3400×1550		3700×1550
		5		3700×1550		4000×1550
平板面積(LR×FB)		1	mm	2500×1550		2800×1550
		2		2800×1550		3100×1550
		3		3100×1550		3400×1550
		4		3400×1550		3700×1550
		5		3700×1550		4000×1550
平板厚度			mm	250		250
側壁開口	固定式平板	FB × UD	mm	1300×600		1500×700
	前後移動平板			1300×600		1500×700
	左右移動平板			1850×800		1850×900
最大上模重量*			Ton	5		5.5
空氣源壓力			MPa	0.55		0.55
作業面高度	固定式平板		mm	850		850
	移動式平板			660		660
主馬達	無模墊		kW×P	55×4		75×4
	模墊
模墊	型式**			氣缸式		氣缸式
	能力		kN	1000	—	1200***	—
	行程		mm	220	—	220	—
	調整量		mm	220	—	220	—
模墊面積(LR×FB)		1	mm	2000×950	—	2300×950	—
		2		2300×950	—	2600×950	—
		3		2600×950	—	2900×950	—
		4		2900×950	—	3200×950	—

型號				SAG2-1000		SAG2-1200
型式				S	H	S	H
能力			kN	10000		12000
行程			mm	450	300	450	300
行程數			SPM	10~20	20~40	10~20	20~40
衝力發生位置			mm	13	6.5	13	6.5
閉合工作高度			mm	800		800
衝頭調整量			mm	300		300
衝頭底面面積(LR×FB)		1	mm	3100×1550		3400×1550
		2		3400×1550		3700×1550
		3		3700×1550		4000×1550
		4		4000×1550		4300×1550
		5		4300×1550		4600×1550
平板面積(LR×FB)		1	mm	3100×1550		3400×1550
		2		3400×1550		3700×1550
		3		3700×1550		4000×1550
		4		4000×1550		4300×1550
		5		4300×1550		4600×1550
平板厚度			mm	250		300
側壁開口	固定式平板	FB × UD	mm	1500×700		1500×700
	前後移動平板			1500×700		1500×700
	左右移動平板			1850×900		1850×900
最大上模重量*			Ton	6		7
空氣源壓力			MPa	0.55		0.55
作業面高度	固定式平板		mm	850		850
	移動式平板			740		740
主馬達	無模墊		kW×P	90×4		90×4
	模墊					110×4
模墊	型式**			氣缸式		氣缸式
	能力		kN	1500	—	2000	—
	行程		mm	220	—	220	—
	調整量		mm	220	—	220	—
模墊面積(LR×FB)		1	mm	2600×950	—	2900×950	—
		2		2900×950	—	3200×950	—
		3		3200×950	—	3500×950	—
		4		3500×950	—	3800×950	—

型號				SAG4-500		SAG4-600
型式				S	H	S	H
能力			kN	500		600
行程			mm	450	250	450	250
行程數			SPM	12~22	25~50	12~22	25~50
衝力發生位置			mm	13	6.5	13	6.5
閉合工作高度			mm	700		700
衝頭調整量			mm	250		250
衝頭底面面積(LR×FB)		1	mm	2500×2000		2500×2000
		2		2800×2000		2800×2000
		3		3100×2000		3100×2000
		4		3400×2000		3400×2000
		5		3700×2000		3700×2000
平板面積(LR×FB)		1	mm	2500×2000		2500×2000
		2		2800×2000		2800×2000
		3		3100×2000		3100×2000
		4		3400×2000		3400×2000
		5		3700×2000		3700×2000
平板厚度			mm	180		250
側壁開口	固定式平板	FB × UD	mm	1800×600		1800×600
	前後移動平板			1800×600		1800×600
	左右移動平板			2300×800		2300×800
最大上模重量*			Ton	7		8
空氣源壓力			MPa	0.55		0.55
作業面高度	固定式平板		mm	850		850
	移動式平板			660		660
主馬達	無模墊		kW×P	55×4		55×4
	模墊
模墊	型式**			氣缸式		氣缸式
	能力		kN	800		1000	—
	行程		mm	220		220	—
	調整量		mm	220		220	—
模墊面積(LR×FB)		1	mm	2000×1300	—	2000×1300	—
		2		2300×1300	—	2300×1300	—
		3		2600×1300	—	2600×1300	—
		4		2900×1300	—	2900×1300	—

型號				SAG4-800		SAG4-1000		SAG4-1200
型式				S	H	S	H	S	H
能力			kN	800		1000		1200
行程			mm	450	300	450	300	450	300
行程數			SPM	10~20	20~40	10~20	20~40	10~20	20~40
衝力發生位置			mm	13	6.5	13	6.5	13	6.5
閉合工作高度			mm	800		800		800
衝頭調整量			mm	300		300		300
衝頭底面面積(LR×FB)		1	mm	2800×2200		3100×2200		3400×2200
		2		3100×2200		3400×2200		3700×2200
		3		3400×2200		3700×2200		4000×2200
		4		3700×2200		4000×2200		4300×2200
		5		4000×2200		4300×2200		4600×2200
平板面積(LR×FB)		1	mm	2800×2200		3100×2200		3400×2200
		2		3100×2200		3400×2200		3700×2200
		3		3400×2200		3700×2200		4000×2200
		4		3700×2200		4000×2200		4300×2200
		5		4000×2200		4300×2200		4600×2200
平板厚度			mm	250		250		300
側壁開口	固定式平板	FB × UD	mm	2000×700		2000×700		2000×700
	前後移動平板			2000×700		2000×700		2000×700
	左右移動平板			2500×900		2500×900		2500×900
最大上模重量*			Ton	9		9		10
空氣源壓力			MPa	0.55		0.55		0.55
作業面高度	固定式平板		mm	850		850		850
	移動式平板			660		740		740
主馬達	無模墊		kW×P	75×4		90×4		90×4
	模墊							110×4
模墊	型式**			cylinder		cylinder		cylinder
	能力		kN	1200*	—	1500	—	2000	—
	行程		mm	220	—	220	—	220	—
	調整量		mm	220	—	220	—	220	—
模墊面積(LR×FB)		1	mm	2300×1500	—	2600×1500	—	2900×1500	—
		2		2600×1500	—	2900×1500	—	3200×1500	—
		3		2900×1500	—	3200×1500	—	3500×1500	—
		4		3200×1500	—	3500×1500	—	3800×1500	—

* 最大上模重量會因不同台面尺寸而異，詳細資料請洽詢業務人員。
* *使用1200kN、1500kN、2000kN氣缸式模墊，平板前後寬需加大至1700mm ，模墊前後寬1300mm。
*** SAG2-800-1模墊限用1000kN規格
* SAG4-800-1模墊限用1000kN規格
※ 衝頭底面面積及平版面積尺寸超過 5500x1550 mm，依客戶需求製作。
※本規格僅供參考，如有設計變更，恕難另行通知。

型號				SAG2-330		SAG2-440		SAG2-550
型式				S	H	S	H	S	H
能力			U.S. Ton	330		440		550
行程			in	11.81	7.87	15.75	9.84	17.72	9.84
行程數			SPM	15~30	25~50	15~26	25~50	12~22	25~50
衝力發生位置			in	0.51	0.26	0.51	0.26	0.51	0.26
閉合工作高度			in	23.62		27.56		27.56
衝頭調整量			in	7.87		9.84		9.84
衝頭底面面積(LR×FB)		1	in	86.61×47.24		98.42×55.11		98.42×57.09
		2		98.42×47.24		110.23×55.11		110.23×57.09
		3		110.23×47.24		122.04×55.11		122.04×57.09
		4		122.04×47.24		133.85×55.11		133.85×57.09
		5		133.85×47.24		145.67×55.11		145.67×57.09
平板面積(LR×FB)		1	in	86.61×53.93		98.42×55.11		98.42×57.09
		2		98.42×53.93		110.23×55.11		110.23×57.09
		3		110.23×53.93		122.04×55.11		122.04×57.09
		4		122.04×53.93		133.85×55.11		133.85×57.09
		5		133.85×53.93		145.67×55.11		145.67×57.09
平板厚度			in	7.09		7.09		7.09
側壁開口	固定式平板	FB × UD	in	39.37×19.68		43.31×23.62		47.24×23.62
	前後移動平板			39.37×19.68		43.31×23.62		47.24×23.62
	左右移動平板			65.74×27.56		66.93×31.5		68.9×31.5
最大上模重量*			LBS	6600		8800		9900
空氣源壓力			PSI	85.34		85.34		85.34
作業面高度	固定式平板		in	33.46		33.46		33.46
	移動式平板			25.98		25.98		25.98
主馬達	無模墊		HP×P	50×4		60×4		75×4
	模墊
模墊	型式**			風箱式		氣缸式		氣缸式
	能力		U.S. Ton	60.5		66		88
	行程		in	5.91		7.87		8.66
	調整量		in	—		7.87		8.66
模墊面積(LR×FB)		1	in	66.92×35.43	—	78.74×35.43	—	78.74×37.4	—
		2		78.74×35.43	—	90.55×35.43	—	90.55×37.4	—
		3		90.55×35.43	—	102.36×35.43	—	102.36×37.4	—
		4		102.36×35.43	—	114.17×35.43	—	114.17×37.4	—

型號				SAG2-660		SAG2-880
型式				S	H	S	H
能力			U.S. Ton	660		880
行程			in	17.72	9.84	17.72	11.81
行程數			SPM	12~22	25~50	10~20	20~40
衝力發生位置			in	0.51	0.26	0.51	0.26
閉合工作高度			in	27.56		31.50
衝頭調整量			in	9.84		11.81
衝頭底面面積(LR×FB)		1	in	98.42×61.02		110.23×61.02
		2		110.23×61.02		122.04×61.02
		3		122.04×61.02		133.85×61.02
		4		133.85×61.02		145.67×61.02
		5		145.67×61.02		157.48×61.02
平板面積(LR×FB)		1	in	98.42×61.02		110.23×61.02
		2		110.23×61.02		122.04×61.02
		3		122.04×61.02		133.85×61.02
		4		133.85×61.02		145.67×61.02
		5		145.67×61.02		157.48×61.02
平板厚度			in	9.84		9.84
側壁開口	固定式平板	FB × UD	in	51.18×23.62		59.06×27.56
	前後移動平板			51.18×23.62		59.06×27.56
	左右移動平板			72.83×31.5		72.83×35.43
最大上模重量*			LBS	11000		12100
空氣源壓力			PSI	85.34		85.34
作業面高度	固定式平板		in	33.46		33.46
	移動式平板			25.98		25.98
主馬達	無模墊		HP×P	75×4		100×4
	模墊
模墊	型式**			氣缸式		氣缸式
	能力		U.S. Ton	110		132(**)
	行程		in	8.66		8.66
	調整量		in	8.66		8.66
模墊面積(LR×FB)		1	in	78.74×37.4	—	90.55×51.18	—
		2		90.55×37.4	—	102.36×51.18	—
		3		102.36×37.4	—	114.17×51.18	—
		4		114.17×37.4	—	125.98×51.18	—

型號				SAG2-1100		SAG2-1320
型式				S	H	S	H
能力			U.S. Ton	1100		1320
行程			in	17.72	11.81	17.72	11.81
行程數			SPM	10~20	20~40	10~20	20~40
衝力發生位置			in	0.51	0.26	0.51	0.26
閉合工作高度			in	31.50		31.50
衝頭調整量			in	11.81		11.81
衝頭底面面積(LR×FB)		1	in	122.04×61.02		133.85×61.02
		2		133.85×61.02		145.67×61.02
		3		145.67×61.02		157.48×61.02
		4		157.48×61.02		169.29×61.02
		5		169.29×61.02		181.1×61.02
平板面積(LR×FB)		1	in	122.04×61.02		133.85×61.02
		2		133.85×61.02		145.67×61.02
		3		145.67×61.02		157.48×61.02
		4		157.48×61.02		169.29×61.02
		5		169.29×61.02		181.1×61.02
平板厚度			in	9.84		11.81
側壁開口	固定式平板	FB × UD	in	59.06×27.56		59.06×27.56
	前後移動平板			59.06×27.56		59.06×27.56
	左右移動平板			72.83×35.43		72.83×35.43
最大上模重量*			LBS	13200		15400
空氣源壓力			PSI	85.34		85.34
作業面高度	固定式平板		in	33.46		33.46
	移動式平板			29.13		29.13
主馬達	無模墊		HP×P	125×4		125×4
	模墊					150×4
模墊	型式**			氣缸式		氣缸式
	能力		U.S. Ton	165		220
	行程		in	8.66		8.66
	調整量		in	8.66		8.66
模墊面積(LR×FB)		1	in	102.36×51.18	—	114.17×51.18	—
		2		114.17×51.18	—	125.98×51.18	—
		3		125.98×51.18	—	137.8×51.18	—
		4		137.8×51.18	—	149.61×51.18	—

型號				SAG4-550		SAG4-660		SAG4-880
型式				S	H	S	H	S	H
能力			U.S. Ton	550		660		880
行程			in	17.72	9.84	17.72	9.84	17.72	11.81
行程數			SPM	12~22	25~50	12~22	25~50	10~20	20~40
衝力發生位置			in	0.51	0.26	0.51	0.26	0.51	0.26
閉合工作高度			in	27.56		27.56		31.50
衝頭調整量			in	9.84		9.84		11.81
衝頭底面面積(LR×FB)		1	in	98.43×78.74		98.43×78.74		110.24×86.61
		2		110.24×78.74		110.24×78.74		122.05×86.61
		3		122.05×78.74		122.05×78.74		133.86×86.61
		4		133.86×78.74		133.86×78.74		145.67×86.61
		5		145.67×78.74		145.67×78.74		157.48×86.61
平板面積(LR×FB)		1	in	98.43×78.74		98.43×78.74		110.24×86.61
		2		110.24×78.74		110.24×78.74		122.05×86.61
		3		122.05×78.74		122.05×78.74		133.86×86.61
		4		133.86×78.74		133.86×78.74		145.67×86.61
		5		145.67×78.74		145.67×78.74		157.48×86.61
平板厚度			in	7.09		9.84		9.84
側壁開口	固定式平板	FB × UD	in	70.87×23.62		70.87×23.62		78.74×27.55
	前後移動平板			70.87×23.62		70.87×23.62		78.74×27.55
	左右移動平板			90.55×31.50		90.55×31.50		98.43×35.43
最大上模重量*			LBS	15400		17600		19800
空氣源壓力			PSI	85.34		85.34		85.34
作業面高度	固定式平板		in	25.98		25.98		25.98
	移動式平板			25.98		25.98		25.98
主馬達	無模墊		HP×P	75×4		75×4		100×4
	模墊
模墊	型式**			氣缸式		氣缸式		氣缸式
	能力		U.S. Ton	88		110	-	132(*)	—
	行程		in	8.66		8.66	—	8.66	—
	調整量		in	8.66		8.66	—	8.66	—
模墊面積(LR×FB)		1	in	78.74×51.18		78.74×51.18	—	90.55×59.06	—
		2		90.55×51.18		90.55×51.18	—	102.36×59.06	—
		3		102.36×51.18		102.36×51.18	—	114.17×59.06	—
		4		114.17×51.18		114.17×51.18	—	125.98×59.06	—

型號				SAG4-1100		SAG4-1320
型式				S	H	S	H
能力			U.S. Ton	1100		1320
行程			in	17.72	11.81	17.72	11.81
行程數			SPM	10~20	20~40	10~20	20~40
衝力發生位置			in	0.51	0.26	0.51	0.26
閉合工作高度			in	31.50		31.50
衝頭調整量			in	11.81		11.81
衝頭底面面積(LR×FB)		1	in	122.05×86.61		133.86×86.61
		2		133.86×86.61		145.67×86.61
		3		145.67×86.61		157.48×86.61
		4		157.48×86.61		169.29×86.61
		5		169.29×86.61		181.1×86.61
平板面積(LR×FB)		1	in	122.05×86.61		133.86×86.61
		2		133.86×86.61		145.67×86.61
		3		145.67×86.61		157.48×86.61
		4		157.48×86.61		169.29×86.61
		5		169.29×86.61		181.1×86.61
平板厚度			in	9.84		11.81
側壁開口	固定式平板	FB × UD	in	78.74×27.55		78.74×27.55
	前後移動平板			78.74×27.55		78.74×27.55
	左右移動平板			98.43×35.43		98.43×35.43
最大上模重量*			LBS	19800		22000
空氣源壓力			PSI	85.34		85.34
作業面高度	固定式平板		in	29.13		29.13
	移動式平板			29.13		29.13
主馬達	無模墊		HP×P	125×4		125×4
	模墊					150×4
模墊	型式**			氣缸式		氣缸式
	能力		U.S. Ton	165	—	220	—
	行程		in	8.66	—	8.66	—
	調整量		in	8.66	—	8.66	—
模墊面積(LR×FB)		1	in	223.62×59.06	—	114.17×59.06	—
		2		114.17×59.06	—	125.98×59.06	—
		3		125.98×59.06	—	137.8×59.06	—
		4		137.8×59.06	—	149.61×59.06	—

* 最大上模重量會因不同台面尺寸而異，詳細資料請洽詢業務人員。
* *使用1200kN、1500kN、2000kN氣缸式模墊，平板前後寬需加大至1700mm ，模墊前後寬1300mm。
*** SAG2-800-1模墊限用1000kN規格
* SAG4-800-1模墊限用1000kN規格
※ 衝頭底面面積及平版面積尺寸超過 5500x1550 mm，依客戶需求製作。
※ 本規格僅供參考，如有設計變更，恕難另行通知。

機架:

機架由鋼板製成並超越嚴格的國際沖床建造標準，製造前經過有限元素分析，確保上箱結構在容納整個驅動系統之餘，也能承受沖壓力、抵抗變形。

協易採用市面上最先進的鏜銑床、直角銑頭和旋轉工作台，力求達到高精度與高生產效率。

底座:

底座由鋼板製成並安裝強化肋板，提升剛性表現。

底座設有接油槽，回收多餘的模具潤滑油，為業者節省營運成本。

為確保最高的精度，底座設有定位銷孔，確保平板固定在精確的位置上。

平板:

平板的設計為客戶提供了兩個獨特的優勢。

首先，T溝是根據JIS標準進行加工，以利快速換模裝置的安裝。再者是平板的左右中心線上設有U溝，利於客戶確保模具與自動化設備完美對中。

平板亦可根據特殊模具進行客製化，如廢料下料孔、氣壓模墊…等。

衝頭:

衝頭本體由鋼構組成，透過有限元素分析達到周延縝密的設計，在衝頭的下部設有左右向及前後向的加強肋板，旨在最大程度地抵抗變形。另外，衝頭最多還可容納三支頂料桿。

衝頭內設有衝頭調整機構以及油路分配塊，該分配塊在電子監控下確保為合銅及導軌表面供足量的潤滑油。此外，衝頭上配置機械式或數位式模高指示器，其精度分別可達0.1mm及0.01mm。

作為安全預防措施，衝頭調整設有上下限的極限開關，防止衝頭調整超出範圍。

側壁:

所有側壁均由鋼板製成，一共由四個獨立的側壁結構組成。

平衡氣缸對衝頭施加向上的壓力，平衡衝頭部件以及上模具的重量，並附有金屬圖表顯示靜態或無運行狀態下，上模具重量所對應的正確氣壓設定值。

大尺寸的側壁窗開口便於自動化設備輕鬆從左右方向進出。模具照明燈也內建於側壁之間，為操作提供便利和安全保障。

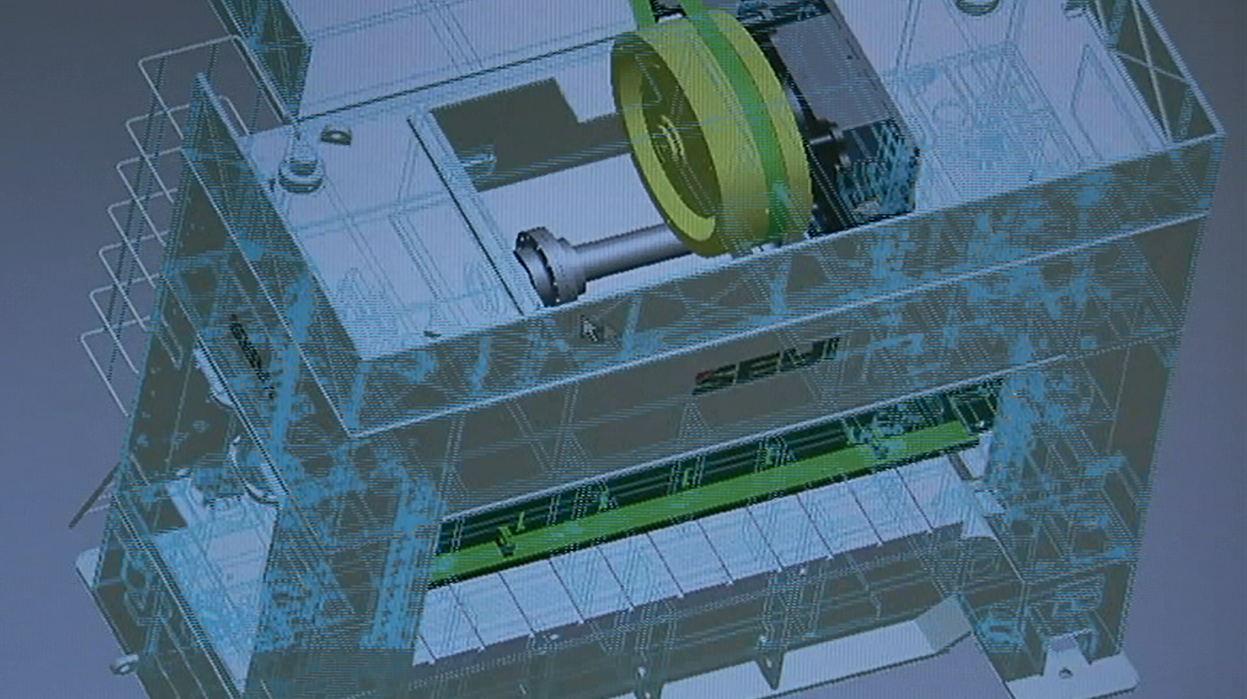

中央驅動設計:

雙點式SAG沖床採中央驅動設計，驅動機構設置在上箱的頂部中央，這種設計較能承受偏心負載，並抵抗端部驅動設計常見的扭曲效應。

每個大齒輪都經過嚴謹的製造過程，確保機台運行表面的精確加工，帶來平穩、安靜的運作性能。齒輪表面經過專業的硬化處理，保證長時間的強度和耐久性，確保多年穩定可靠的運行。每個齒輪都經過嚴格測試，符合並超越國際標準，保證品質與性能的卓越表現。

衝桿:

曲軸與衝桿之間設置合銅並有自動潤滑系統持續給油，衝桿的下半部為合金鋼製成的牙球並同樣有自動潤滑系統維持運作。

衝桿的設計經過精密的計算，提供最佳間距抵抗偏心負載及衝頭傾斜所產生的影響，這種寬間距設計特別適合多工程傳送模具的應用，以優化生產效率和精度。

主馬達:

標配的雙電壓渦流主馬達提供高效的運行控制，可透過主控台切換三種模式：正轉、飛輪剎車啟動與反轉。

沖床速度顯示於主控台上的數位顯示器和指針式讀數器上。數位式顯示即時運轉速度及當前行程位置。另外，主控台上也設有速度調節旋鈕，方便操作。主馬達安裝於可調式支架上，透過橡膠防震座固定於中央驅動箱上，並使用可調螺栓，讓飛輪皮帶的調整變得更簡單易行。

濕式離合器:

濕式離合器安裝於飛輪上，剎車轂與小齒輪軸採緊配設計，確保牢固「無滑動」。此外，來令片通過鍵槽與離合轂/剎車轂連接，確實傳遞扭矩，實現出色的啟動和停止時間。

協易的濕式離合器採用氣動設計，利用彈簧力進行離合/剎車，系統運行於自動變速箱油浴中，持續潤滑，此系統為SAG系列帶來多項優勢：

• 磨耗率近乎於零
• 優異的熱穩定性
• 銅腐蝕保護和油封相容性
• 更好的間歇行程性能

飛輪亦設有氣動飛輪剎車，安裝在中央驅動箱上，可從主控箱控制飛輪剎車啟動，使其在換模時能快速停止。

超負荷保護裝置:

SAG系列皆配備油壓超負荷保護系統（HOLP），當負荷超過110%時會自動啟動，此系統可防止沖床在超出設計噸位的情況下運行，避免損壞主要驅動部件。使用HOLP系統，如果發生超負荷情況，沖床可在幾分鐘內恢復生產，若無HOLP系統，可能需要更長的時間調整。

當HOLP啟動時，液壓油會從HOLP缸體排入油箱釋放壓力達到保護效果，同時沖床立即停止運作，並且只能在「寸動」模式下操作。

除了保護沖床，協易的HOLP系統還有以下功能：

• 保護模具
• 協助使用者判斷模具是否需進行銳化保養
• 減少機構間隙
• 協助使用者判斷模具是否有明顯的偏心負載

自動循環潤滑油:

協易的自動循環潤滑油系統設計旨在延長沖床壽命、降低維護需求以及最大化潤滑效率。油壓調節閥及系統壓力錶設置於油箱上，油箱配備過濾通氣帽、油位指示器以及便於快速清潔的檢修蓋板。在沖床啟動運作前，潤滑系統必須達到規範壓力、控制台上的潤滑油指示燈亮起綠色燈號後，主馬達才得以啟動。

衝頭導軌:

衝頭導軌可確保沖壓重複性、精度以及模具壽命的延長。

SAG系列配備八面導軌系統，並採用壓緊螺設計可進行對齊與間隙調整，其運行間隙不超過0.07mm (0.003in)。

導軌本身由可更換的金屬燒結耐磨複合材構成，並搭配自動潤滑系統，整體維護容易。

空壓系統:

SAG系列配備氣動式離合器、雙平衡氣缸、飛輪剎車、氣動油壓超負荷保護系統（HOLP）、吹氣吹料系統以及3/8 in氣動工具接口。

氣壓系統設有排水閥，利於排除儲氣筒中的油水。內置壓力開關監控氣壓，當超出設定範圍時，會觸發緊急停止。氣壓二點組合設有離合器壓力錶、平衡氣缸壓力錶及壓力調節閥，方便操作與監控。

門型曲軸沖床(SAG系列)產品介紹

產品

SAG系列｜門型曲軸沖床

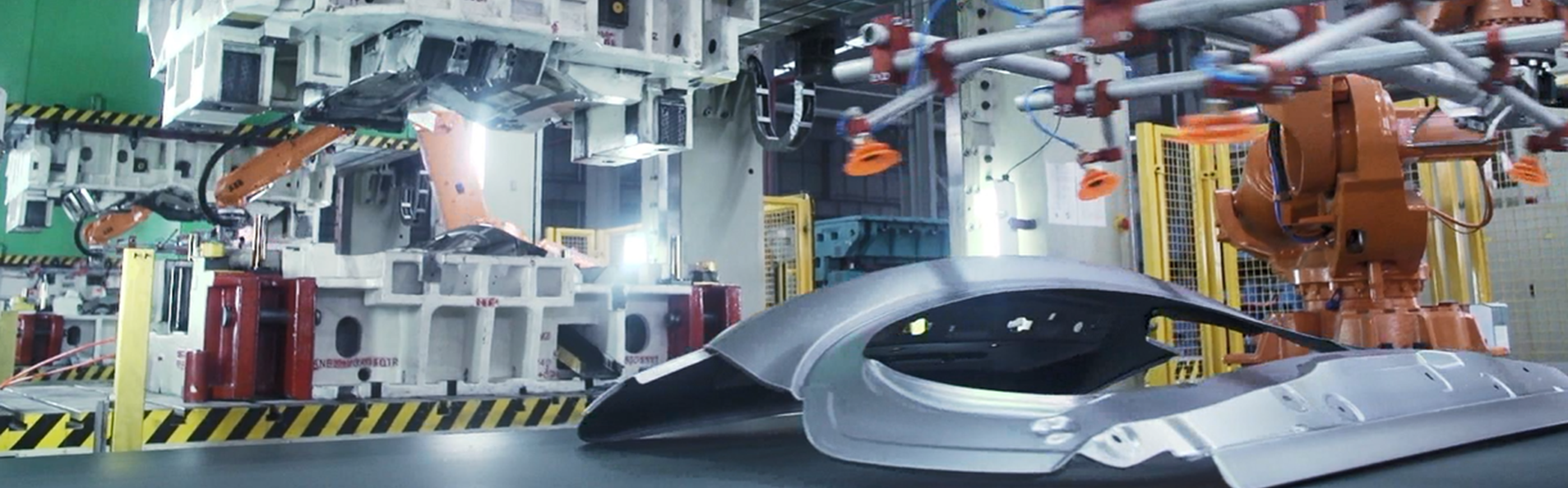

門型曲軸沖床_SAG系列_汽車零組件
