Name: 門型偏心齒輪連桿沖床(SEL系列)
Brand: 協易機械工業股份有限公司 (總公司)
SKU: SEL2-400~1200 / SEL4-400~2400

產品

門型偏心齒輪連桿沖床(SEL系列)

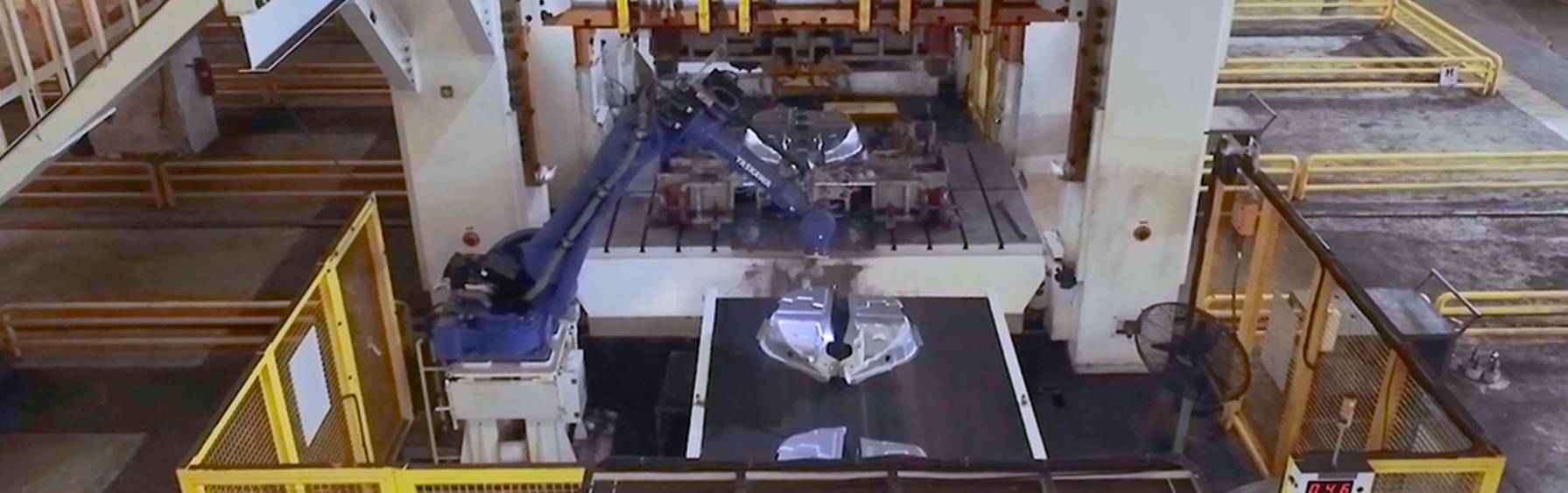

長行程大工件成型加工首選設備 ─ SEL系列，適用於汽車大型鈑件成型。採用偏心齒輪連桿傳動機構，沖壓成型時柔性接觸等速加工，大幅減少沖壓時震動、噪音及高熱，延長鏌具壽命、沖件精度品質穩定。低耗能設計，有效節能20%以上。

型號 : SEL2-400~1200 / SEL4-400~2400

電子型錄

三截式門型機架設計，採偏心齒輪連桿組驅動機構，主體剛性大幅提升。
沖壓成型時柔性接觸等速加工，大幅減少沖壓時震動、噪音及高熱等現象，有效延長鏌具壽命。
大噸數空壓模墊搭配鎖緊與調整機構，可因應不同行程與動作之需求。
採用高扭矩濕式離合/剎車器，於離合器使用壽命提高並兼顧環境保護。
配有高響應之油壓過載保護裝置，能有效解除卡模與防止過載使用。
採柱塞式導柱設計，能大幅吸收傳動連接桿的側向負荷，得使滑塊運行精準平穩。

SI制
英制

型號				SEL2-400	SEL2-500	SEL2-600
型式				S	S	S
能力			kN	4000	5000	6000
行程			mm	500	500	500
行程數			SPM	15~26	12~24	12~22
衝力發生位置			mm	13	13	13
閉合工作高度			mm	700	800	800
衝頭調整量			mm	300	400	400
衝頭底面面積(LR×FB)		1	mm	2500×1400	2500×1450	2500×1550
		2		2800×1400	2800×1450	2800×1550
		3		3100×1400	3100×1450	3100×1550
		4		3400×1400	3400×1450	3400×1550
		5		3700×1400	3700×1450	3700×1550
平板面積(LR×FB)		1	mm	2500×1400	2500×1450	2500×1550
		2		2800×1400	2800×1450	2800×1550
		3		3100×1400	3100×1450	3100×1550
		4		3400×1400	3400×1450	3400×1550
		5		3400×1400	3400×1450	3700×1550
平板厚度			mm	180	180	250
側壁開口	固定式平板	FB × UD	mm	1200×600	1200×700	1350×700
	前後移動平板			1200×600	1200×700	1350×700
	左右移動平板			1700×800	1750×900	1850×900
最大上模重量*			Ton	5	6	6
空氣源壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	660	660
主馬達	無模墊		kW×P	45×4	55×4	55×4
主馬達	模墊		kW×P	45×4	55×4	55×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	600	800	1000
	行程		mm	200	220	220
	調整量		mm	200	220	220
模墊面積(LR×FB)		1	mm	2000×900	2000×950	2000×950
		2		2300×900	2300×950	2300×950
		3		2600×900	2600×950	2600×950
		4		2900×900	2900×950	2900×950

型號				SEL2-800	SEL2-1000	SEL2-1200
型式				S	S	S
能力			kN	8000	10000	12000
行程			mm	600	600	800
行程數			SPM	10~18	10~18	10~18
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1000	1000	1100
衝頭調整量			mm	400	400	500
衝頭底面面積(LR×FB)		1	mm	2800×1700	3100×1700	3400×1700
		2		3100×1700	3400×1700	3700×1700
		3		3400×1700	3700×1700	4000×1700
		4		3700×1700	4000×1700	4300×1700
		5		4000×1700	4300×1700	4600×1700
平板面積(LR×FB)		1	mm	2800×1700	3100×1700	3400×1700
		2		3100×1700	3400×1700	3700×1700
		3		3400×1700	3700×1700	4000×1700
		4		3700×1700	4000×1700	4300×1700
		5		4000×1700	4300×1700	4600×1700
平板厚度			mm	250	250	300
側壁開口	固定式平板	FB × UD	mm	1500×900	1500×900	1500×1000
	前後移動平板			1500×900	1500×900	1500×1000
	左右移動平板			2000×1100	2000×1100	2000×1200
最大上模重量*			Ton	7	7	8
空氣源壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	740	740
主馬達	無模墊		kW×P	75×4	90×4	90×4
主馬達	模墊		kW×P	75×4	90×4	110×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	1200**	1500	2000
	行程		mm	220	220	220
	調整量		mm	220	220	220
模墊面積(LR×FB)		1	mm	2300×1300	2600×1300	2900×1300
		2		2600×1300	2900×1300	3200×1300
		3		2900×1300	3200×1300	3500×1300
		4		3200×1300	3500×1300	3800×1300

型號				SEL4-400	SEL4-500	SEL4-600
型式				S	S	S
能力			kN	4000	5000	6000
行程			mm	500	500	500
行程數			SPM	15~26	12~24	12~22
衝力發生位置			mm	13	13	13
閉合工作高度			mm	700	800	800
衝頭調整量			mm	300	400	400
衝頭底面面積(LR×FB)		1	mm	2500×2000	2500×2000	2500×2000
		2		2800×2000	2800×2000	2800×2000
		3		3100×2000	3100×2000	3100×2000
		4		3400×2000	3400×2000	3400×2000
		5		3700×2000	3700×2000	3700×2000
平板面積(LR×FB)		1	mm	2500×2000	2500×2000	2500×2000
		2		2800×2000	2800×2000	2800×2000
		3		3100×2000	3100×2000	3100×2000
		4		3400×2000	3400×2000	3400×2000
		5		3700×2000	3700×2000	3700×2000
平板厚度			mm	180	180	250
側壁開口	固定式平板	FB × UD	mm	1800×600	1800×700	1800×700
	前後移動平板			1800×600	1800×700	1800×700
	左右移動平板			2300×800	2300×900	2300×900
最大上模重量*			Ton	8	8	9
空氣源壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	660	660
主馬達	無模墊		kW×P	45×4	55×4	55×4
主馬達	模墊		kW×P	45×4	55×4	55×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	600	800	1000
	行程		mm	200	220	220
	調整量		mm	200	220	220
模墊面積(LR×FB)		1	mm	2000×1300	2000×1300	2000×1300
		2		2300×1300	2300×1300	2300×1300
		3		2600×1300	2600×1300	2600×1300
		4		2900×1300	2900×1300	2900×1300

型號				SEL4-800	SEL4-1000	SEL4-1200
型式				S	S	S
能力			kN	8000	10000	12000
行程			mm	600	600	800
行程數			SPM	10~20	10~20	10~20
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1000	1000	1100
衝頭調整量			mm	400	400	500
衝頭底面面積(LR×FB)		1	mm	2800×2200	3100×2200	3400×2200
		2		3100×2200	3400×2200	3700×2200
		3		3400×2200	3700×2200	4000×2200
		4		3700×2200	4000×2200	4300×2200
		5		4000×2200	4300×2200	4600×2200
平板面積(LR×FB)		1	mm	2800×2200	3100×2200	3400×2200
		2		3100×2200	3400×2200	3700×2200
		3		3400×2200	3700×2200	4000×2200
		4		3700×2200	4000×2200	4300×2200
		5		4000×2200	4300×2200	4600×2200
平板厚度			mm	250	250	300
側壁開口	固定式平板	FB × UD	mm	2000×900	2000×900	2000×1000
	前後移動平板			2000×900	2000×900	2000×1000
	左右移動平板			2500×1100	2500×1100	2500×1200
最大上模重量*			Ton	10	10	11
空氣源壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	660	740	740
主馬達	無模墊		kW×P	75×4	90×4	90x4
主馬達	模墊		kW×P	75×4	90×4	110x4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	1200*	1500	2000
	行程		mm	250	250	250
	調整量		mm	250	250	250
模墊面積(LR×FB)		1	mm	2300×1500	2600×1500	2900×1500
		2		2600×1500	2900×1500	3200×1500
		3		2900×1500	3200×1500	3500×1500
		4		3200×1500	3500×1500	3800×1500

型號				SEL4-1600	SEL4-2000	SEL4-2400
型式				S	S	S
能力			kN	16000	20000	24000
行程			mm	800	900	1000
行程數			SPM	10~20	10~20	10~20
衝力發生位置			mm	13	13	13
閉合工作高度			mm	1200	1300	1400
衝頭調整量			mm	500	600	600
衝頭底面面積(LR×FB)		1	mm	3400×2200	4000×2200	4000×2200
		2		3700×2200	4300×2200	4300×2200
		3		4000×2200	4600×2200	4600×2200
		4		4300×2200	4900×2200	4900×2200
		5		4600×2200	5200×2200	5200×2200
平板面積(LR×FB)		1	mm	3400×2200	4000×2200	4000×2200
		2		3700×2200	4300×2200	4300×2200
		3		4000×2200	4600×2200	4600×2200
		4		4300×2200	4900×2200	4900×2200
		5		4600×2200	5200×2200	5200×2200
平板厚度			mm	300	300	300
側壁開口	固定式平板	FB × UD	mm	2000×1100	2000×1200	2000×1300
	前後移動平板			2000×1100	2000×1200	2000×1300
	左右移動平板			2500×1300	2500×1400	2500×1500
最大上模重量*			Ton	13	15	20
空氣源壓力			MPa	0.55	0.55	0.55
作業面高度	固定式平板		mm	850	850	850
作業面高度	移動式平板		mm	740	740	740
主馬達	無模墊		kW×P	130×4	150×4	185×4
主馬達	模墊		kW×P	150×4	185×4	225×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		kN	2400	3000	3000
	行程		mm	250	300	300
	調整量		mm	250	300	300
模墊面積(LR×FB)		1	mm	2900×1500	3500×1500	3500×1500
		2		3200×1500	3800×1500	3800×1500
		3		3500×1500	4100×1500	4100×1500
		4		3800×1500	4400×1500	4400×1500

* 最大上模重量會因不同台面尺寸而異，詳細資料請洽詢業務人員
** SEL2-800-1 模墊噸數限用1000kN規格
* SEL4-800-1 模墊噸數限用1000kN規格
※ 衝頭底面面積及平版面積尺寸超過5500x1550mm，依客戶需求製作。
※本規格僅供參考，如有設計變更，恕難另行通知。

型號				SEL2-440		SEL2-550		SEL2-660
型式				S	H	S	H	S	H
能力			U.S. Ton	440		550		660
行程			in	19.69		19.69		19.69
行程數			SPM	15~26		12~24		12~22
衝力發生位置			in	0.51	0.26	0.51	0.26	0.51	0.26
閉合工作高度			in	27.56		31.50		31.50
衝頭調整量			in	11.81		15.75		15.75
衝頭底面面積(LR×FB)		1	in	98.43×55.12		98.43×57.09		98.43×61.02
		2		110.24×55.12		110.24×57.09		110.24×61.02
		3		122.05×55.12		122.05×57.09		122.05×61.02
		4		133.86×55.12		133.86×57.09		133.86×61.02
		5		145.67×55.12		145.67×57.09		145.67×61.02
平板面積(LR×FB)		1	in	98.43×55.12		98.43×57.09		98.43×61.02
		2		110.24×55.12		110.24×57.09		110.24×61.02
		3		122.05×55.12		122.05×57.09		122.05×61.02
		4		133.86×55.12		133.86×57.09		133.86×61.02
		5		145.67×55.12		145.67×57.09		145.67×61.02
平板厚度			in	7.09		7.09		9.84
側壁開口	固定式平板	FB × UD	in	47.24×23.62		47.24×27.56		53.15×27.56
	前後移動平板			47.24×23.62		47.24×27.56		53.15×27.56
	左右移動平板			66.93×31.5		68.9×35.43		72.83×35.43
最大上模重量*			LBS	11000		13200		13200
空氣源壓力			PSI	85.34		85.34		85.34
作業面高度	固定式平板		in	33.46		33.46		33.46
	移動式平板			25.98		25.98		25.98
主馬達	無模墊		HP×P	60×4		75×4		75×4
	模墊
模墊	型式			氣缸式		氣缸式		氣缸式
	能力		U.S. Ton	66		88		110
	行程		in	7.87		8.66		8.66
	調整量		in	7.87		8.66		8.66
模墊面積(LR×FB)		1	in	78.74×35.43	—	78.74×37.4	—	78.74×37.4	—
		2		90.55×35.43	—	90.55×37.4	—	90.55×37.4	—
		3		102.36×35.43	—	102.36×37.4	—	102.36×37.4	—
		4		114.17×35.43	—	114.17×37.4	—	114.17×37.4	—

型號				SEL2-880	SEL2-1100	SEL2-1320
型式				S	S	S
能力			U.S. Ton	880	1100	1320
行程			in	23.62	23.62	31.50
行程數			SPM	10~18	10~18	10~18
衝力發生位置			in	0.51	0.51	0.51
閉合工作高度			in	39.37	39.37	43.31
衝頭調整量			in	15.75	15.75	19.69
衝頭底面面積(LR×FB)		1	in	110.24×66.93	122.05×66.93	133.86×66.93
		2		122.05×66.93	133.86×66.93	145.67×66.93
		3		133.86×66.93	145.67×66.93	157.48×66.93
		4		145.67×66.93	157.48×66.93	169.29×66.93
		5		157.48×66.93	169.29×66.93	181.1×66.93
平板面積(LR×FB)		1	in	110.24×66.93	122.05×66.93	133.86×66.93
		2		122.05×66.93	133.86×66.93	145.67×66.93
		3		133.86×66.93	145.67×66.93	157.48×66.93
		4		145.67×66.93	157.48×66.93	169.29×66.93
		5		157.48×66.93	169.29×66.93	181.1×66.93
平板厚度			in	9.84	9.84	11.81
側壁開口	固定式平板	FB × UD	in	59.06×35.43	59.06×35.43	59.06×39.37
	前後移動平板			59.06×35.43	59.06×35.43	59.06×39.37
	左右移動平板			78.74×43.31	78.74×43.31	78.74×47.24
最大上模重量*			LBS	15400	15400	17600
空氣源壓力			PSI	85.34	85.34	85.34
作業面高度	固定式平板		in	33.46	33.46	33.46
作業面高度	移動式平板		in	25.98	29.13	29.13
主馬達	無模墊		HP×P	100×4	125×4	125×4
主馬達	模墊		HP×P	100×4	125×4	150×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		U.S. Ton	132(*)	165	220
	行程		in	8.66	8.66	8.66
	調整量		in	8.66	8.66	8.66
模墊面積(LR×FB)		1	in	90.55×51.18	102.36×51.18	114.17×51.18
		2		102.36×51.18	114.17×51.18	125.98×51.18
		3		114.17×51.18	125.98×51.18	137.8×51.18
		4		125.98×51.18	137.8×51.18	149.61×51.18

型號				SEL4-550	SEL4-660	SEL4-880
型式				S	S	S
能力			U.S. Ton	550	660	880
行程			in	19.69	19.69	23.62
行程數			SPM	12~24	12~22	10~20
衝力發生位置			in	0.51	0.51	0.51
閉合工作高度			in	31.50	31.50	39.37
衝頭調整量			in	15.75	15.75	15.75
衝頭底面面積(LR×FB)		1	in	98.43×78.74	98.43×78.74	110.24×86.61
		2		110.24×78.74	110.24×78.74	122.05×86.61
		3		122.05×78.74	122.05×78.74	133.86×86.61
		4		133.86×78.74	133.86×78.74	145.67×86.61
		5		145.67×78.74	145.67×78.74	157.48×86.61
平板面積(LR×FB)		1	in	98.43×78.74	98.43×78.74	110.24×86.61
		2		110.24×78.74	110.24×78.74	122.05×86.61
		3		122.05×78.74	122.05×78.74	133.86×86.61
		4		133.86×78.74	133.86×78.74	145.67×86.61
		5		145.67×78.74	145.67×78.74	157.48×86.61
平板厚度			in	7.09	9.84	9.84
側壁開口	固定式平板	FB × UD	in	70.87×27.56	70.87×27.56	78.74×35.43
	前後移動平板			70.87×27.56	70.87×27.56	78.74×35.43
	左右移動平板			90.55×35.43	90.55×35.43	98.43×43.31
最大上模重量*			LBS	17600	19800	22000
空氣源壓力			PSI	85.34	85.34	85.34
作業面高度	固定式平板		in	25.98	25.98	25.98
作業面高度	移動式平板		in	25.98	25.98	25.98
主馬達	無模墊		HP×P	75×4	75×4	100×4
主馬達	模墊		HP×P	75×4	75×4	100×4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		U.S. Ton	88	110	132(*)
	行程		in	8.66	8.66	9.84
	調整量		in	8.66	8.66	9.84
模墊面積(LR×FB)		1	in	78.74×51.18	78.74×51.18	90.55×59.06
		2		90.55×51.18	90.55×51.18	102.36×59.06
		3		102.36×51.18	102.36×51.18	114.17×59.06
		4		114.17×51.18	114.17×51.18	125.98×59.06

型號				SEL4-1100	SEL4-1320	SEL4-1760
型式				S	S	S
能力			U.S. Ton	1100	1320	1760
行程			in	23.62	31.50	31.50
行程數			SPM	10~20	10~20	10~20
衝力發生位置			in	0.51	0.51	0.51
閉合工作高度			in	39.37	43.31	47.24
衝頭調整量			in	15.75	19.69	19.69
衝頭底面面積(LR×FB)		1	in	122.05×86.61	133.86×86.61	133.86×86.61
		2		133.86×86.61	145.67×86.61	145.67×86.61
		3		145.67×86.61	157.48×86.61	157.48×86.61
		4		157.48×86.61	169.29×86.61	169.29×86.61
		5		169.29×86.61	181.1×86.61	181.1×86.61
平板面積(LR×FB)		1	in	122.05×86.61	133.86×86.61	133.86×86.61
		2		133.86×86.61	145.67×86.61	145.67×86.61
		3		145.67×86.61	157.48×86.61	157.48×86.61
		4		157.48×86.61	169.29×86.61	169.29×86.61
		5		169.29×86.61	181.1×86.61	181.1×86.61
平板厚度			in	9.84	11.81	11.81
側壁開口	固定式平板	FB × UD	in	78.74×35.43	78.74×39.37	78.74×43.31
	前後移動平板			78.74×35.43	78.74×39.37	78.74×43.31
	左右移動平板			98.43×43.31	98.43×47.24	98.43×51.18
最大上模重量*			LBS	22000	24200	28600
空氣源壓力			PSI	85.34	85.34	85.34
作業面高度	固定式平板		in	29.13	29.13	29.13
作業面高度	移動式平板		in	29.13	29.13	29.13
主馬達	無模墊		HP×P	125×4	125×4	175x4
主馬達	模墊		HP×P	125×4	150x4	200x4
模墊	型式			氣缸式	氣缸式	氣缸式
	能力		U.S. Ton	165	220	264
	行程		in	9.84	9.84	9.84
	調整量		in	9.84	9.84	9.84
模墊面積(LR×FB)		1	in	102.36×59.06	114.17×59.06	114.17×59.06
		2		114.17×59.06	125.98×59.06	125.98×59.06
		3		125.98×59.06	137.8×59.06	137.8×59.06
		4		137.8×59.06	149.61×59.06	149.61×59.06

型號				SEL4-2200	SEL4-2640
型式				S	S
能力			U.S. Ton	2200	2640
行程			in	35.43	39.37
行程數			SPM	10~20	10~20
衝力發生位置			in	0.51	0.51
閉合工作高度			in	51.18	55.12
衝頭調整量			in	23.62	23.62
衝頭底面面積(LR×FB)		1	in	157.48×86.61	157.48×86.61
		2		169.29×86.61	169.29×86.61
		3		181.1×86.61	181.1×86.61
		4		192.91×86.61	192.91×86.61
		5		204.72×86.61	204.72×86.61
平板面積(LR×FB)		1	in	157.48×86.61	157.48×86.61
		2		169.29×86.61	169.29×86.61
		3		181.1×86.61	181.1×86.61
		4		192.91×86.61	192.91×86.61
		5		204.72×86.61	204.72×86.61
平板厚度			in	11.81	11.81
側壁開口	固定式平板	FB × UD	in	78.74×47.24	78.74×51.18
	前後移動平板			78.74×47.24	78.74×51.18
	左右移動平板			98.43×55.12	98.43×59.06
最大上模重量*			LBS	33000	44000
空氣源壓力			PSI	85.34	85.34
作業面高度	固定式平板		in	29.13	29.13
作業面高度	移動式平板		in	29.13	29.13
主馬達	無模墊		HP×P	200×4	250×4
主馬達	模墊		HP×P	250×4	300×4
模墊	型式			氣缸式	氣缸式
	能力		U.S. Ton	330	330
	行程		in	11.81	11.81
	調整量		in	11.81	11.81
模墊面積(LR×FB)		1	in	137.8×59.06	137.8×59.06
		2		149.61×59.06	149.61×59.06
		3		161.42×59.06	161.42×59.06
		4		173.23×59.06	173.23×59.06

門型偏心齒輪連桿沖床(SEL系列)

產品

門型偏心齒輪連桿沖床(SEL系列)

四點式門型偏心齒輪連桿沖床縱列線+六軸機械手 智慧沖壓機械整體解決方案

四點式門型偏心齒輪連桿沖床縱列線+六軸機械手
智慧沖壓機械整體解決方案
